AMALI 1



.       1.   Internet adalah komputer yang dirangkaikan dan boleh dicapai diseluruh dunia.
              Komputer pada internet dipanggil Pelayan(server) yang dicapai dengan
              menggunakan protokol. Ini bermakna, persekitaran internet mesti ada pelayan
             (server) , pelanggan(client) dan TCP/IP protokol bagi sistem rangkaian
              komputer.


             a) Kelengkapan yang diguna dalam proses mewujudkan makmal internet ialah:
                    1. Server
                    2. Kabel Pasangan Terpiuh
                    3. NIC ( Network Interface Card )
                    4. NODE
                    5. Client
                    6. Hub
                    7. Modem / UPMNet

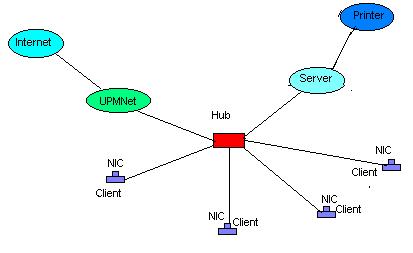

              b) Konfigurasi perhubungan Sistem Internet di makmal ( Pusat Komputer )



         2. Senarai kelengkapan yang digunakan dalam makmal Pusat Komputer.

   10 Base T

Jenis  Kelengkapan	Versi  Peralatan	Pengeluar	Kegunaan
SERVER	SUNs Pare 5	SUNs Corp.	- Membolehkan komputer lain  untuk berkongsi sumber dan menyimpan data yang diperlukan. Cth: file server.  - Melakukan operasi file dan menyediakan aplikasi kepada client komputer. Printer server membolehkan client komputer untuk berkongsi printing services dalam rangkaian.
KABEL PASANGAN TERPIUH	UTP Cable   Cat 5   ( LEVEL 5)  AT& T  Amerika Telefon and telegraf		- Setiap satu pasangan   wayar akan mewujudkan satu laluan  komunikasi bagi menghantar isyarat elektromagnetik.  - Kabel yang digunakan ialah kabel yang  tidak mempunyai pelindung        (unshielded) -UTP iaitu digunakan        terhadap pengawalan medan        magnetik.  - Boleh mengurangkan gangguan  elektromagnetik dari pasangan wayar yang lain.    - Digunakan untuk membawa data        jenis analog dan digital, dan ia        banyak digunakan sebagai tulang        belakang bagi sistem telefon dan        berkomunikasi antara bangunan.
CLIENT    NIC	Digital DECPc LPv + 450 d2	Digital Corp.	- Menyimpan dan mengolah /        mengemaskini dan memproses        data. Ia diarahkan oleh satu set        suruhan / aturcara yang ditulis oleh        pengaturcara.
( Network    Interface    Card )	- Digunakan untuk berinteraksi        dalam rangkaian,iaitu bagi  fungsi        tambahan kepada client.  - Bekerja dengan Novell untuk menghantar dan menerima data dalam rangkaian yang disediakan oleh setiap jenis rangkaian protokol ( Ethernet, Token Ring , ACRNet ) untuk digunakan dalam LAN.
HUB	- Memecahkan function kepada beberapa function.  - Digunakan untuk memaut LAN sama jenis tetapi menggunakan bahantara berbeza.
NODE			- Digunakan untuk menyambung satu        rangkaian komputer kepada komputer.  - Boleh mencapai rangkaian dan boleh berkomunikasi . Iaitu semua node mempunyai alamat rangkaian yang tersendiri.
MODEM   ( UPMNet )			- Alat untuk menghubungkan sebuah komputer dengan komputer yang lain.  - Modem digunakan untuk menghantar dan menerima isyarat untuk melakukan penterjemahan untuk server komputer.  - Merupakan peranti khas untuk menukarkan isyarat terminal / isyarat komputer kepada isyarat yang dapat dibawa oleh talian telefon/ saluran bahantara lain/ sebaliknya.  - Sememangnya, jika satu talian telefon berupaya untuk meghantar isyarat digital , modem tidak diperlukan. Salah satu sistem sedemikian ialah Digital Dataphone Services ( DDS ) kepunyaan       AT&T. Dan ini boleh dikaitkan       dengan sistem yang dilakukan oleh       rangkaian UPMNet.





     3.       Perisian yang digunakan untuk membolehkan Internet dapat beroperasi di makmal.
              ( Pusat Komputer).


            a)   PROTOKOL

                Protokol diwujudkan untuk melicinkan komputer di antara entiti / lebih. Dalam konsep rangkaian komputer, entiti perlu berkomunikasi di antara satu sama lain walaupun terdapat perbezaan di anatar mereka. Jadi protokol diperlukan apabila dua sistem yang berlainan ingin berkomunikasi. Protokol adalah satu set peraturan yang digunakan bagi membolehkan dua sistem yang berlainan bertukar data/ berkomunikasi. Jadi protokol diperlukan apabila dua sistem yang berlainan ingin berkomunikasi. Protokol adalah satu set peraturan yang digunakan bagi membolehkan dua sistem yang berlainan bertukar data/ berkomunikasi. Protokol yang digunakan di Pusat Komputer ialah TCP/IP.
            TCP/IP adalah senibina yang paling banyak digunakan dalam satu rangkaian . Ia adalah hasil penyelidikan dan pembangunan protokol yang dilaksanakan ke atas rangkaian ARPANET oleh Defense Advanced Research ProjectAgency (DARPA) dan kemudian dirujuk sebagai protokol pelengkap TCP/IP. Mengandungi koleksi protokol yang diisukan sebagai piawaian bvagi Internet oleh Internet Activities Board (IAB).
            Netbios juga turut digunakan . ia adalah salah satu API ( Application Program Interfaces) diman amenggunakan DOS, OS/2 dan Netware. Ia juga merupakan satu protokol untuk berkomunikasi yang digunakan oleh IBM.Novell melengkapkan program NETBIOS.COM untuk membuat protokol tersebut. Netbios dibangunkan oleh IBM System PC LAN. Ia juga menerangkan bagaimana sistem pengoperasian berkomunikasi dengan sistem aplikasi .


           b) TOPOLOGI.


            Merupakan satu laluan dimana nod dalam LAN akan dihubungkan secara  Fizikal. Ada 3 jenis topologi Lan iaitu bus, ring dan star. Di Pusat Komputer menggunakan topologgi Star. Dalam topologi Star, setiap node akan menghantar data melalui pusat hub, terrutamanya line telephone yang dihubungkan melalui pusat pertukaran.
             Hub begitu cekap dalam mebuat pertukaran data PBX, dimana data diambil daripada satu node dan menghantar kepada beberapa node yang lain.      Passive hubs tidak melakukan pertukaran isyarat tetapi akan memberi isyaratkepada semua cabang dalam star. Setiap node bertanggungjawab untuk menerima data. Lihat gambarajah di bawah mengenai topologi Star.
             Nodes akan menambahkan hub dan tidak mengkehendaki rangkaian bagi melakukan pemecahan. Node akan membuat pemindahan daripada hub dan dapat mempengaruhi rangkaian. Star topology dapat menyokong beberapa topologi lain kerana berlakunya troubleshooting dan wiring changes bagi memastikan antara hub. Keburukan permulaan topologi ialah jika hub down, seluruh rangkaian akan down juga.




            c) TEKNIK CAPAIAN


             Teknik capaian yang digunakan di Pusat komputer ialah Ethernet. Ethernet ialah perkongsian protokol dengan CSMA/CD secara kaedah pencapaian.  Ethernet wujud daripada gabungan XNS dan IEEE 802.3. XNS
 ( Xerox Network System ) dibangun oleh Xerox pada 1970. Xerox perlu dalam pengalamatan Ethernet bagi pembuatan Ethernet Network Interface Cards ( NIC). XNS digunakan oleh Xerox, Intel dan Digital Equipment Corporation ( DEC ) standards rangkaian. Banyak minikomputer dan mainframe menggunakan Ethernet. Ethernet menyediakan kadar yang tinggi dalam pengoperasian semua protokol LAN. Kadar transmisi Ethernet yang maksimum ialah 10Mbps dalam semua media cable.


      d)    TEKNOLOGI / SENIBINA


              Pewujudan senibina rangkaian adalah bagi memastikan produk dan
  perkhidmatan yang bermacam-macam jenis yang boleh digunakan untuk
  berkomunikasi .Jenis teknologi/ senibina yang digunakan di Pusat komputer
  ialah ATM ( Asynchronoous Transfer Mode). Teknologi ini juga dikenali
  sebagai  'cell relay'   dan ia mempunyai konsep yang sama dengan ' frame relay'.
  ATM ini dibangunkan sebagai sebahagian daripada rangkaian ISDN
  Broadband. ATM membenarkan beberapa sambungan logikal di ' multiplex' ke
  atas  satu antaramuka fizikal dimana setiap maklumat yang bergerak di dalam
  setiap sambungan logikal tersebut diuruskan mengikut saiz paket yang tetapi
  dipanggil ‘cell'.
                Di dalam model rujukan protokol ATM, terdapat 2 paras yang
  berkaitan dengan fungsi ATM : Paras ATM dan Paras Adaptasi ATM ( AAL-
  ATM Adaption Layer  ).  Paras ATM akan mendefinisikan transmisi data dalam
  saiz cell yang tetap dan sambungan logikal. ATM mempunyai 3 perancangan
 iaitu menyediakan maklumat penghantaran bagi pengguna bersama kawalan
 ( kawalan aliran dan kawalan ralat ), menyediakan fungsi kawalan panggilan dan kawalan
 sambungan dan menyediakan fungsi pengurusan seperti koordinasi antara perancangan,
 pengurusan paras bagi parameter protokol.




          OS/2, Sistem pengendalian 2, mmewakili contoh terbaru perisian sistem yang direka  bentuk khusus untuk memenuhi keperluan industri mikrokomputer. OS/2 direkabentuk untuk menggunakan kuasa pada keluarga mikropemprosesan Intel 80286 / 80386 / 80486 dan telah diumumkan pada 1987 sebagai pembamgunan usaha sama IBM dan Microsft Inc. OS/2 hampir sama dengan Windows kerana pengguna akan memaparkan dengan kaedah GUI. OS/2 berkebolehan dalam mencipta satu/ lebih komputer virtual melalui pengurusan memori ( virtual komputer hanya wujud dalam memory ). Dengan itu, OS/2 boleh digunakan oleh single user os dan os rangkaian.
          OS/ 2 berkhidmat sebagai pengawal dan bukan sebagai perunding dari segi cara perisian penggunaan bersaling tindak dengan perkakasan komputer. OS/2 memenuhi tugas pengurusan perkakasan dengan membaca / menulis ke dalam penimbal. OS/2 pindahkan data daripada penimbal kepada pemprosesan, paparan / pencetak.
